BEDIENUNGSANLEITUNG ESPRIMO P5700 (I915GV) FUJITSU SIEMENS

Sie haben technische Fragen oder Probleme?

Wenden Sie sichitte an:

• Ihr zuständigen Vertriebspartner oder ihre Verkaufsstelle
• unsere Hotline über das Kontaktformular unter www.fujitsu-siemens.com/support/contact/contact.html oder für Kunden, die ein einzelnes Mainboard gekauft haben: [phone]

Aktuelle Informationen und Updates (z. B. BIOS-Update) zu unseren Mainboards finden Sie im Internet: www.fujitsu-siemens.com/mainboards

• your sales partner or your sales outlet
• unsere Hotline über das Kontaktformular unter www.fujitsu-siemens.com/support/contact/contact.html oder für Kunden, die ein einzelnes Mainboard gekauft haben: [phone]

Dieses Handbuch wurde erstellt von

cognitas. Gesellschaft für Technik-Dokumentation mbH - www.cognitas.de

Dieses Handbuch wurde auf Recycling-Papier gedruckt.

Herausgegeben von/Published by

Fujitsu Siemens Computers GmbH

Bestell-Nr./Order No.: A26361-D2331-Z110-1-8N19

A26361-D2331-Z110-1-8N19

A26361-D2331-Z140-1-7619

Hinweise zu Baugruppen

Beachten Sie bei Baugruppen mit EGB unbedingt Folgendes:

• Sie müssen sich statisch entladen (z. B. durch Berühren eines geerdeten Gegenstandes), bevor Sie mit Baugruppen arbeiten.
• Verwendete Geräte und Werkzeuge müssen frei von statischer Aufladung sein.
  Ziehen Sie den Netzstecker, bevor Sie Baugruppen stecken oder ziehen.
• Fassen Sie die Baugruppen nur am Rand an.
• Berühren Sie keine Anschluss-Stifte oder Leiterbahnen auf der Baugruppe.

Eine Übersicht der Leistungsmerkmale findsie im Datenblatt!

Besondere Merkmale

Ihr Mainboard ist in verschiedene Ausbaustufen erhältlich. Abhängig von der Konfiguration Ihres Mainboards besitzt oder unterstützt es bestimmte Merkmale.

In thisem Handbuch finden Sie die wichtigsten Eigenschaften theses Mainboards beschreiben.

Weitere Informationen zu Mainboards finding Sie im Handbuch "Basisinformationen Mainboard" auf der CD "User Documentation" oder "OEM Mainboard" bzw. im Internet.

Anschlüsse und Steckverbinder

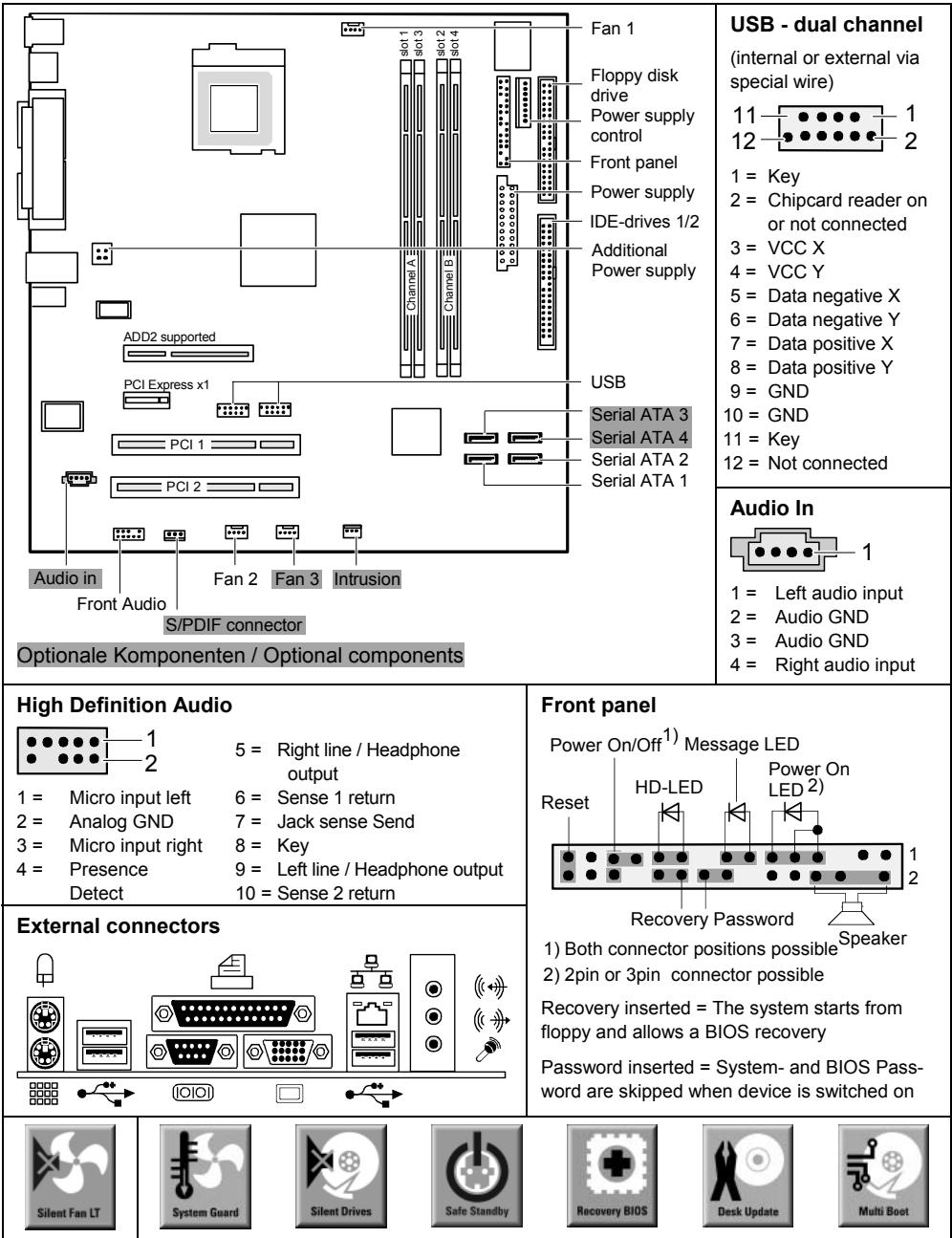

Die Position der Anschlüsse und Steckverbinder Ihres Mainboards finden Sie am Anfang des Handbuches.

Die markierten Komponenten und Steckverbinder müssen nicht auf dem Mainboard vorhanden sein.

External Anschlüsse

Die Position der externen Anschlüsse Ihres Mainboards finden Sie am Anfang des Handbuches.

PS/2-Tastaturanschluss, violett

Serielle Schnittstelle, türkis

PS/2-Mausanschluss, grün

Parallele Schnittstelle/Drucker, burgund

LAN-Anschluss (RJ-45)

Mikrofonanschluss, rosa

Bildschirmanschluss, blau

USB - Universal Serial Bus, schwarz

Audioausgang (Line out), hellgrün

Prozessor ein-/ ausbauen oder tauschen (mit Kuhlkörper)

Für alle hier beschriebenen Arbeiten muss Ihr System vollständig von der Netzspannung getrennt sein! Nähere Angaben dazu finden Sie in der Betriebsanleitung Hisres Systems.

Technische Daten

Intel Pentium 4 mit 533 / 800 MHz Front Side Bus in der Bauform LGA775 (Value FMB04A)
Intel Celeron D mit 533 MHz Front Side Bus in der Bauform LGA775
- Eine aktuelle Beste der von dieser Mainboard entwickelten Prozessoren finden Sie im Internet unter: www.fujitsu-siemens.com/support.

Fassen Sie auf keinen Fall die Unterseite des Prozessors an. Schon leichte Verunreinigungen wie Fett von der Haut konnen die Funktion des Prozessors beeinträchtigen oder den Prozessor zerstoren.

Setzen Sie den Prozessor mit großer Sorgfalt in den Steckplatz, da die Federkontakte des Steckplatzes sehr empfindlich sind und nicht verbogen werden)dürfen.

Sind ein oder mehrere Federkontakte verbogen, setzen Sie auf keinen Fall den Prozessor ein, da dieser dadurch beschädigt werden können. Wenden Sie sichitte direkt an ihren zuständigen Handler.

Entfernen Sie den Kuhlkorper.

Der Steckplatz für den Prozessor ist zum Schutz der Federkontakte mit einer Schutzkappe abgedeckt. Im Garantiefall kann das Mainboard nur mit befestigter Schutzkappe von Fujitsu Siemens Computers zurückgenommen werden!

Drucken Sie auf den Hebel und haken Sieihn aus.
Klappen Sie die Halterung nach oben.

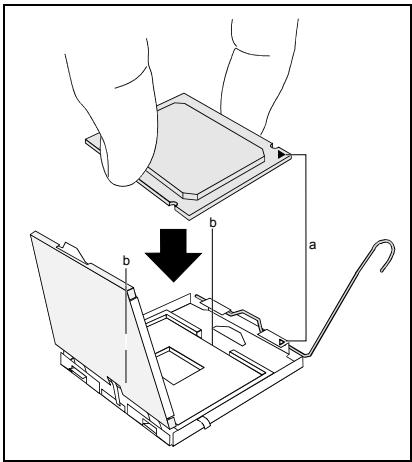

Halten Sie den Prozessor mit Daumen und Zeigefinger und stecken Sieihn so in den Steckplatz (b), dass die Markierung des Prozessors mit der Markierung am Steckplatz von der Lage her übereinstimmt (a).
Klappen Sie die Halterung nach unten.
Drücken Sie den Hebel nach unten, bis er wieder einhalt.
Entfernen Sie die Schutzkappe und verwahren Sie diese.

Bitte beachten Sie, dass je nach verwendetem Kuhlkörper unterschiedliche Kuhlkörperhalterungen auf dem Mainboard besteht werden.

Je nach Ausbau-Variante müssen Sie eine Schutzfolie vom Kuhlkorper abziehen oder den Kuhlkorper mit Wärmeleitpaste bestreichen, bevor Sieihn aufsetzen.
Befestigen Sie den Kuhlkörper - je nach Ausführung - mit vier Schrauben oder stecken Sieihn in die Befestigungen.

Hauptspeicher ein-/ausbauen oder tauschen

Technische Daten

Technologie: DDR2 533 SDRAM ungepufferte DIMM-Module 240-Pin; 1,8 V; 64 Bit, ohne ECC

Gesamtgroße: 256 Mbytes bis 4 Gbyte DDR2 533 SDRAM

Modulgroßen: 256, 512 oder 1024 Mbyte pro Modul

Eine aktuelleuche der fur dieses Mainboard empfohlenen Speichermodule finden Sie im Internet unter: www.fujitsu-siemens.com/support.

Es muss mindestens ein Speichermodul eingebaut sein. Speichermodule mit entsprechlicher Speicherkapazität können kombiniert werden.

Es dürfen nur ungepufferte 1,8 V-Speichermodule ohne ECC verwendet werden.

DDR2-DIMM-Speichermodule mussen der PC2-3200U- oder PC2-4200U-Spezifikation entsprechen.

Wenn Sie mehr als ein Speichermodul verwenden, dann achten Sie darauf, die Speichermodule auf beiden Speicherkanäle aufzuteilen. Dadurch nutzen Sie die Performancevorteile des Dual-Channel-Mode.

Die maximale Systemperformance ist gegeben, wenn in Channel A und Channel B die gleiche Speicheresprüge verwendet wird.

Um die Bestückung zu erreichtern, sind die Steckplätze (Slots) Farbig gekennzeichnet.

Bei einer Speicherkonfiguration von 4 Gbyte kann der sightbare und benutzbare Hauptspeicher auf bis zu 3 Gbyte reduziert sein (abhängig von der Konfiguration des Systems).

	Anzahl der gesteckten Speichermodule
zu verwendender Steckplatz	1	2	3	4
Channel A, Slot 1	X	X	X	X
Channel A, Slot 3			X	X
Channel B, Slot 2		X	X	X
Channel B, Slot 4				X

Der Ein-/Ausbau ist im Handbuch "Basisinformationen Mainboard" beschrieben.

PCI-Bus-Interrupts - Auswahl des richtigen PCI-Steckplatzes

Umfangreiche Informationen zu dieser Abschnitt finden Sie im Handbuch "Basisinformationen Mainboard".

Um optimale Stabilität, Performance und Kompatibilität zu erreichen, vermeiden Sie die mehrfache Nutzung von ISA IRQs oder PCI IRQ Lines (IRQ Sharing). Solle IRQ Sharing nicht zu umgehen sein, so müssen alle beteiligten Geräte und deren Treiber IRQ Sharing unterstützen.

PCI IRQ Lines verbinden AGP-, PCI-Steckplätze und Onboard-Komponenten mit dem InterruptController. PCI IRQ Lines sind fest auf dem Mainboard verdrahtet.

Welche ISA IRQs den PCI IRQ Lines zugeordnet werden, wird normalerweise automatisch vom BIOS festgelegt (siehe Beschreibung "BIOS-Setup").

Monofunktionale Erweiterungskarten

Standard-AGP- und PCI-Erweiterungskarten bestehtigen maximal einen Interrupt, der als PCI-Interrupt INT A bezeichnet wird. Erweiterungskarten, die keinen Interrupt bestehtigen,) kinnen in einen beliebigen Steckplatz eingebaut werden.

Multifunktionale Erweiterungskarten oder Erweiterungskarten mit integrierter PCI-PCI Bridge

These Erweiterungskarten benöttigen bis zu vier PCI-Interrupts: INT A, INT B, INT C, INT D. Wie weitere und welche dieser Interrupts verwendet werden, entnehmer Sie der mitgelieferten Dokumentation der Karte.

Die Zuordnung der PCI-Interrupts zu den IRQ Lines finden Sie in der folgenden Tabelle:

PCI INT LINE	Controller or slot INT
	On board controller									Mechanical slot
	USB 1.1				USB 2.0	SMBus	AC97 / HD Audio		LAN	1	2	3	4	-	-	-
	\( 1^{st} \)	\( 2^{nd} \)	\( 3^{rd} \)	\( 4^{th} \)			AC97	HD Audio		Add2 support	PCIe x1	PCI Slot
1 (A)	-	-	-	-	-	-	-	X	-	A	B	-	-	-	-	-
2 (B)	-	-	-	-	-	-	X	-	-	B	C	-	-	-	-	-
3 (C)	-	-	-	-	-	-	-	-	-	-	D	D	C	-	-	-
4 (D)	-	-	-	-	-	X	-	-	X	-	A	C	D	-	-	-
5 (E)	-	-	-	X	-	-	-	-	-	-	-	-	-	-	-	-
6 (F)	-	-	X	-	-	-	-	-	-	-	-	B	A	-	-	-
7 (G)	-	X	-	-	-	-	-	-	-	-	-	A	B	-	-	-
8 (H)	X	-	-	-	X	-	-	-	-	-	-	-	-	-	-	-

Verwenden Sie zuerst PCI-Stockplätze, die über eine einzige PCI IRQ Line verfügen (kein IRQ Sharing). Wenn Sie einen anderen PCI-Stockplatz mit IRQ Sharing benutzen müssen, überprüfen Sie, ob die Erweiterungskarte IRQ Sharing mit den anderen Geräten auf dieser PCI IRQ Line einwandfrei unterstützt. Auch die Treiber aller Karten und Komponenten an dieser PCI IRQ Line müssen IRQ Sharing unterstützen.

BIOS-Update

Wann sollte ein BIOS-Update durchgeführt werden?

Fujitsu Siemens Computers stellt neue BIOS-Versionen zur Verfügung, um die Kompatibilität zu neuen Betriebssystemen, zu neuer Software oder zu neuer Hardware zu gewährleisten. Außer dem können neue BIOS-Funktionen integriert werden.

Ein BIOS-Update sollte auch immer dann durchgeführt werden, wenn ein Problem besteht, das sich durch neue Treiber oder neue Software nicht beheben{lsst.

Wo gibt es BIOS-Updates?

Im Internet unter www.fujitsu-siemens.com/support finden Sie die BIOS-Updates.

Wie Funktioniert ein BIOS-Update?

Sie haben zwei Möglichkeiten:

1. BIOS-Update unter DOS mit startfähiger BIOS-Update-Diskette - Kurzbeschreibung

Laden Sie die Update-Datei von unserer Internet-Section auf ihren PC.
Legen Sie eine leere Diskette (1,44 Mbyte) ein.
Fuhren Sie die Update-Datei aus (z. B. 2331103.EXE).
Es wird eine startfähige Update-Diskette erstellt. Lassen Sie diese Diskette im Laufwerk.
Starten Sie den PC neu.
Folgen Sie den Bildschirmanweisungen.

Detaillierte Informationen zum BIOS-Update unter DOS finden Sie im Handbuch "BIOS-Setup" (CD "Drivers & Utilities").

2. BIOS-Update unter Windows mit dem Utility DeskFlash

Ein BIOS-Update kann mit dem Utility DeskFlash auch direkt unter Windows durchgeführt werden. DeskFlash befindet sich auf der CD "Drivers & Utilities" (unter DeskUpdate).

Grafik-Anschluss

Technische Daten

Intel GMA 900, 2D-/3D-Grafik-Controller, Dynamic Video memory Technology, 400 Mhz integrierter 24-Bit-RAMDAC

Merkmale: Display Data Channel (DDC), 2 DVO-Kanäle (bis zu 165 Megapixel pro Kanal), Dual-View-Unterstützung für ADD2-Karten

Unterstützte Bildschirmauflösungen

Abhängig vom verwendeten Betriebssystem gelten die nachfolgend angegebenen Bildschirmauflösungen für den Bildschirm-Controller auf dem Mainboard.

Wenn Sie einen anderen Bildschirm-Controller verwenden, finden Sie die Unterstützungen Bildschirmauflösungen in der Dokumentation zum Bildschirm-Controller.

Bildschirmaufösung	Bildwiederholfrequency [Hz]	Farben
640 x 480	120	32 bit
800 x 600	120	32 bit
1024 x 768	100	32 bit
1280 x 1024	100	32 bit
1600 x 1200	100	16 bit
1920 x 1440	75	16 bit
2048 x 1536	75	16 bit

Mainboard D2331

Bir BIOS-Update damit erfolgkleisir?

Iki seceneiginzvardr:
